(C)UP按鈕:此鍵用于進入MODE工作方式后，數字上升的設定。

　　(D)ZERO按鈕:按下此ZERO按鈕，可將扭力荷重元的零點偏移值歸零，同時將顯示幕之+PEAK及-PEAK 扭力值歸零。

　　(E)RESET按鈕:按下此RESET按鈕，可將顯示幕之+PEAK及-PEAK所抓取到試驗結果的解除。另外，于列印模式下，需持續按住此按鈕二秒以上直到小型列表機打出TestData時，表示列印模式已經完成速線狀態。

　　( F )PRINT :于列印模式下，按下此PRINT按鈕可將目前顯示的正、反扭力值由小型列表機列印出來?？傇囼炌瓿蓵r，更可持續按住此按鈕二秒以上，自動計算并列印所有試驗結果的統計分析數據。

　　( G )MOVE按鈕:此鍵用于進入MODE工作方式后，數字移動位置的確定。

　　(H)MODE按鈕:

　　按此鍵5秒以_上直到出現P0001進入?yún)?shù)設定狀態。

　　用UP和MOVE鍵，完成工作所需的參數設定。

　　P0001  +PEAK   上限報警值  間斷音

　　P0002  -PEAK   下限報警值  間斷音

　　P0003  +PEAK    單點報警   連續音(P0003一定大于P0001,否則無效)

　　P0004   - PEAK   單點報警   連續音(P0004一定小于P0002,否則無效).

　　(I)單位切換開關:

　　調整此處的單位切換開關可選擇顯示的扭力值單位。有Kgf-cm、 N-m

　　及Lbf-in三種。

　　(J ) PEAK/TRAK :

　　透過此切換開關選擇荷重扭力顯示值為PEAK或TRAK模式。做扭力測試時請將開關切換至PEAK 模式。

　　( K )DUAL/SING :

　　透過此切換開關選擇+PEAK及- PEAK的荷重扭力顯示模式。當選擇SING模式時，+PEAK是交替顯示正扭力值及反扭力值用，而-PEAK則是顯示目前正、反扭力值的TRAK狀態; 而選擇DUAL模式時，+PEAK是顯示正扭力值用而-PEAK則是顯示反扭力值用。

　　( L )SN/Z0 :

　　此處的二個可調電阻是扭力校正時作為精度調整使用。其中的SN是調整扭力顯示的增益值，而Z0則是調整荷重零點的偏移值。平日嚴禁任意調整，以免造成扭力值精度的誤差。

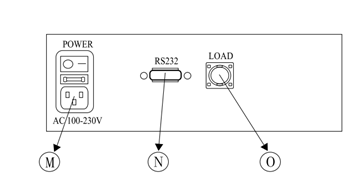

后背圖

　　( M )POWER :此部分包含電源接頭、保險絲及電源開關?？刂齐娫碠N/OFF，顯示幕燈亮表示機臺可操作使用。

　　(N ) RS232:列表機輸出埠。用以連接小型外表機的連接埠。

　　(0)LOAD:連接BH系列顯示器和扭力荷重元的連接頭。試驗時記得將兩端的連接線接上。
